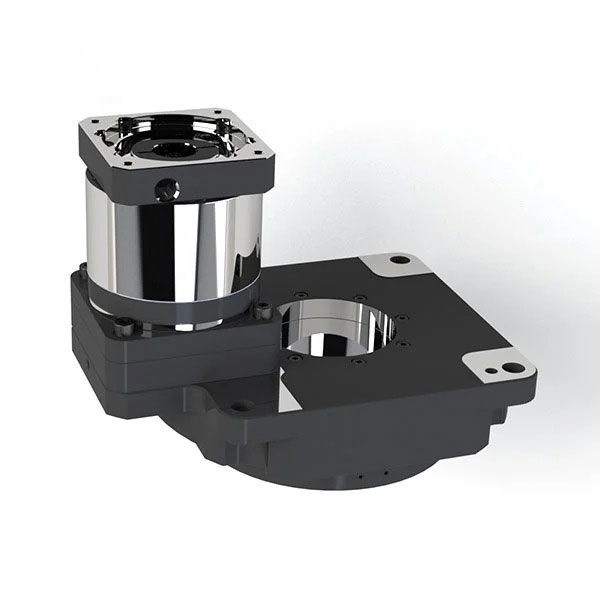

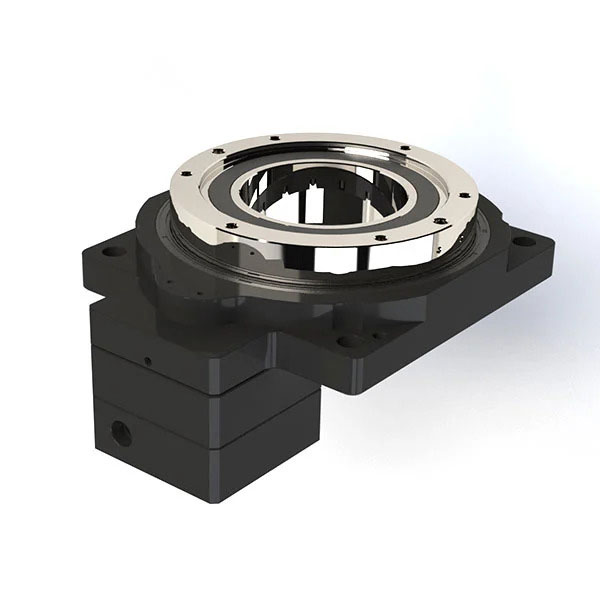

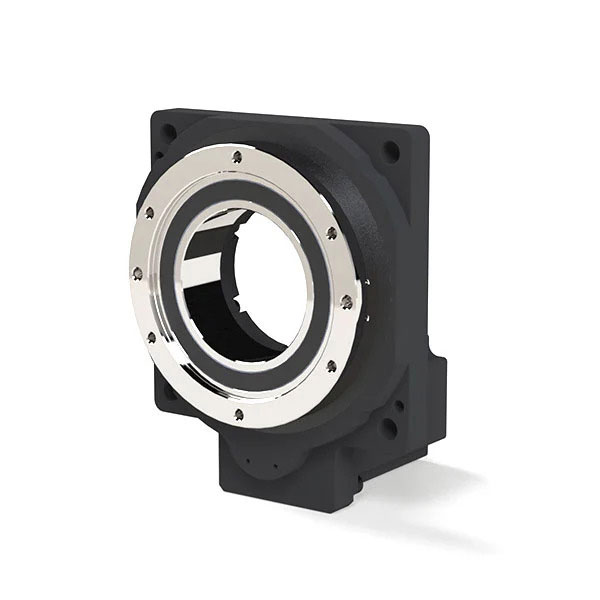

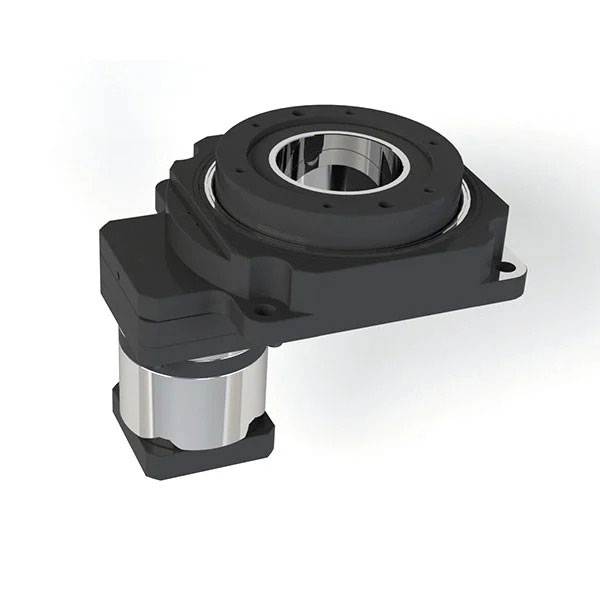

Bàn xoay rỗng là một thiết bị tải xoay hoàn toàn mới, kết hợp hiệu suất truyền động cao, độ chính xác cao, độ cứng vững cao và tỷ lệ hiệu suất trên giá thành cao trong một sản phẩm duy nhất. Nó tích hợp những ưu điểm của động cơ servo, bộ định vị cam và động cơ truyền động trực tiếp.
MÔ TẢ SẢN PHẨM
Bệ xoay rỗng sử dụng cấu trúc bánh răng độ chính xác cao và ổ trục hướng tâm để cải thiện mô-men xoắn và độ cứng, cho phép chịu tải ổn định hơn. Khi kết hợp với động cơ servo hoặc động cơ bước, nó có thể thực hiện chia góc tùy ý. Nó không chỉ đáp ứng được yêu cầu điều khiển số mà các bộ chia chỉ thị không thể đạt được, mà còn có độ chính xác định vị tương đương với động cơ truyền động trực tiếp và có thể định vị các tải trọng quán tính trong thời gian ngắn.
Các điểm lựa chọn của bệ xoay rỗng
Tính toán tải trọng/quán tính của vật cần vận chuyển (Jw)
Theo tiêu chuẩn, quán tính của vật cần vận chuyển phải nhỏ hơn 30 lần quán tính của thiết bị truyền động.
Kết thúc đầu ra
■ Tính toán mômen xoắn gia tốc (Ta)
Hãy tham khảo công thức sau:
Mômen tăng tốc Ta [N·m] = (JM + JA + Jw) * π/30 * (N₂ – N₁)/t₁
trong đó: JM: Mômen quán tính của động cơ [kg·m²]; JA: Mômen quán tính của cơ cấu [kg·m²]; Jw: Mômen quán tính của tải [kg·m²]; N₂: Tốc độ hoạt động [vòng/phút]; N₁: Tốc độ khởi động [vòng/phút]; t₁: Thời gian tăng tốc (giảm tốc) [giây].
■ Tính toán mô-men xoắn cần thiết
Mômen xoắn cần thiết được tính bằng cách nhân tổng mômen xoắn tải do ma sát và mômen xoắn gia tốc do quán tính với một hệ số an toàn.
Mômen xoắn cần thiết T = (Mômen xoắn tải [N·m] + Mômen xoắn gia tốc [N·m]) × Hệ số an toàn = (TL + Ta) × S. Hệ số an toàn S lớn hơn 1,5.
■ Lựa chọn động cơ
Mômen xoắn T cần thiết của động cơ phải nằm trong phạm vi thông số kỹ thuật của mối quan hệ tốc độ-mômen xoắn.
Đồ thị đặc tính tốc độ-mô-men xoắn của động cơ bước.
