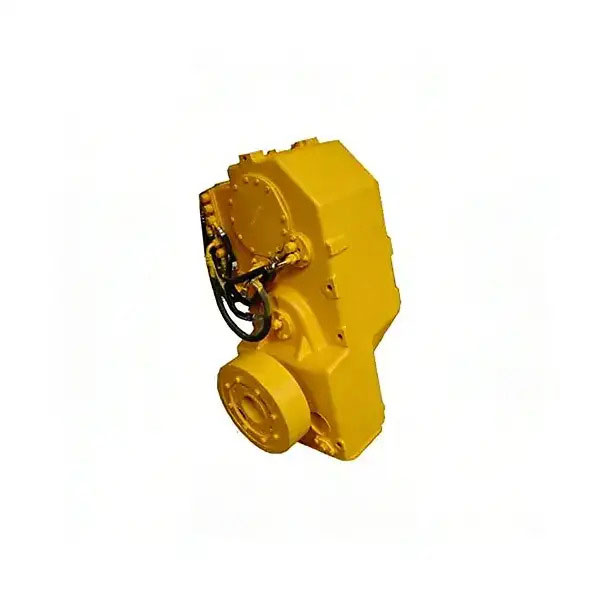

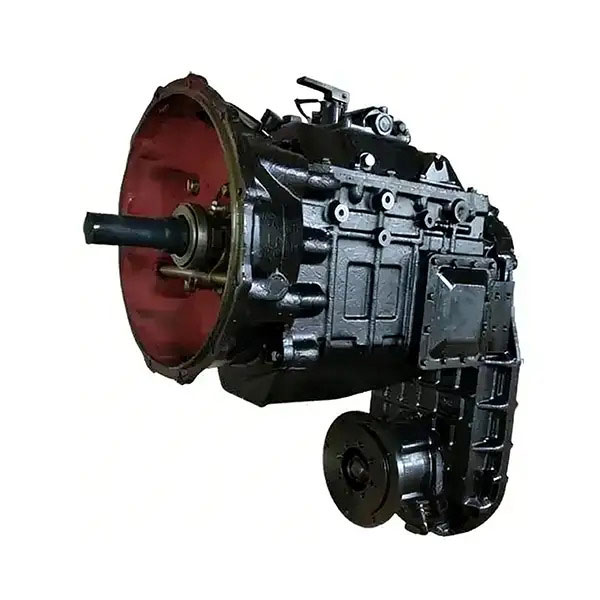

Hộp số truyền động máy lu

Hộp số BJ16

Hộp số BJ16 dành cho máy lu là hộp số đa cấp cơ khí, sử dụng cơ cấu sang số bằng càng gạt đồng bộ.

Thông số

Công suất đầu vào tối đa: 120kW;

Tốc độ đầu vào tối đa: 2200 vòng/phút;

Hộp số: 3 số tiến và 2 số lùi;

Chế độ sang số: Sang số bằng càng gạt đồng bộ;

Loại đầu vào: Kết nối trực tiếp với ly hợp chính;

Loại đầu ra: Mặt bích, đầu ra đơn.

Ứng dụng

Hộp số BJ16 được sử dụng rộng rãi trong các máy lu đường cơ khí một tang trống 20 tấn.

Hộp số BZ18A

Hộp số BZ18A là hộp số giảm tốc với kiểu truyền động một cấp trục song song ăn khớp ngoài và một cấp bánh răng côn.

Thông số

Tốc độ đầu vào định mức: 2200 vòng/phút;

Mô-men xoắn định mức đầu ra: 5000 N·m;

Mô-men xoắn cực đại: 8000 N·m;

Mẫu nhập liệu: Trục then hoa ngoài;

Dạng đầu ra: Trục then hoa ngoài.

Ứng dụng

Hộp số BZ18A được ứng dụng rộng rãi trong các thiết bị làm việc của máy phay đường 1m.

Hộp số Powershift YD133/DB132

Hộp số YD133 powershift là hộp số nhiều cấp có trục trung gian, điều khiển bằng điện-thủy lực. Có 3 số tiến và 3 số lùi thông qua cần gạt chuyển số tương ứng.

Thông số

Công suất đầu vào tối đa: 130KW

Tốc độ đầu vào tối đa: 2600 vòng/phút

Mômen xoắn đầu vào tối đa: 1000 N.m

Tốc độ: 3 số tiến, 3 số lùi

Phương thức chuyển số: điều khiển điện-thủy lực

Loại đầu vào: mặt bích

Loại đầu ra: mặt bích, đầu ra kép

Ứng dụng

Hộp số chuyển đổi nhanh YD133 được sử dụng rộng rãi trong máy cán thép đơn.

Hộp số thủy lực YL13/YL20

Hộp số thủy lực YL 1 3 / YL 2 0 là hộp số thủy lực đa tốc độ trục trung gian, bao gồm bộ biến đổi mô-men xoắn và hộp số sang số bằng điện, điều khiển bằng điện-thủy lực và có 2 số tiến, 2 số lùi.

Thông số

Công suất động cơ tối đa:

• YL13: 135KW
• YL20: 194KW

Tốc độ động cơ tối đa: 2200 vòng/phút

Tốc độ: 2 số tiến, 2 số lùi

Phương pháp chuyển số: điều khiển điện-thủy lực

Kiểu đầu vào: bộ biến đổi mô-men xoắn có thể được kết nối trực tiếp với vỏ bánh đà SAE2#, hoặc kết nối thông qua mặt bích hoặc khớp nối vạn năng.

Loại đầu ra: mặt bích, đầu ra đơn

Ứng dụng

Hệ thống truyền động thủy lực YL13 được sử dụng rộng rãi trong máy lu bánh cao su 24t-28t, và hệ thống truyền động thủy lực YL20 được sử dụng trong máy lu bánh cao su 36t-40t.
