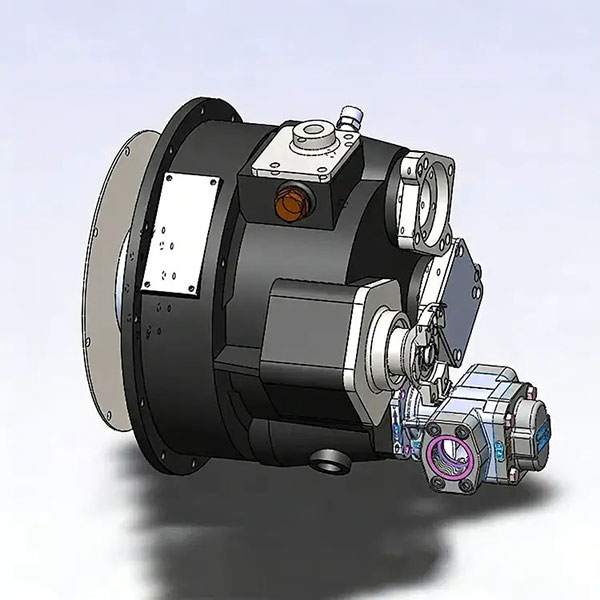

Bộ biến mô

Bộ biến mô thủy lực hai tuabin 4WY335

Bộ biến mô thủy lực 4WY335 là loại biến mô thủy lực 4 phần tử, hai tuabin, có đường kính vòng tuần hoàn 335 mm, được kết nối trực tiếp với động cơ và có đầu ra dạng mặt bích. Đây là bộ phận đầu vào của hộp số ZL50.

Thông số chính

Tỷ số mô-men xoắn khi dừng K₀: 4,119

Hiệu suất tại điểm hiệu suất cao thứ nhất: 0,844

Hiệu suất tại điểm hiệu suất cao thứ hai: 0,793

Mô-men danh nghĩa ở điều kiện tốc độ bằng 0: 151,25 N·m

Mô-men danh nghĩa tại điểm hiệu suất cao thứ nhất: 143,6 N·m

Mô-men danh nghĩa tại điểm hiệu suất cao thứ hai: 116,99 N·m

Áp suất biến mô tại đầu vào: 0,4–0,5 MPa

Áp suất biến mô tại đầu ra: 0,2–0,3 MPa

Ứng dụng

Bộ biến mô thủy lực 4WY335, kết hợp với hộp số ZL50, được sử dụng rộng rãi trên máy xúc lật 5 tấn.

Bộ biến mô YJ315X

Bộ biến mô YJ315X là loại biến mô thủy lực 3 phần tử, có đường kính vòng tuần hoàn 315 mm, được kết nối trực tiếp với động cơ, đầu ra dạng mặt bích và được trang bị 3 cổng PTO (trích công suất).

Thông số chính

Ứng dụng

Bộ biến mô YJ315X được sử dụng rộng rãi trên máy xúc lật ZL30.

Bộ biến mô YJ380

Bộ biến mô YJ380 là loại biến mô thủy lực 3 phần tử, có đường kính vòng tuần hoàn 380 mm, được kết nối trực tiếp với động cơ, đầu ra dạng mặt bích và được trang bị 3 cổng PTO (trích công suất).

Thông số chính

Ứng dụng

Bộ biến mô YJ380 được sử dụng rộng rãi trên máy ủi TY165.

Bộ biến mô YJ409

Bộ biến mô YJ409 là loại biến mô thủy lực 3 phần tử, có đường kính vòng tuần hoàn 409 mm, được kết nối trực tiếp với động cơ, đầu ra dạng mặt bích và được trang bị 3 cổng PTO (trích công suất).

Thông số chính

Ứng dụng

Bộ biến mô YJ409 được sử dụng rộng rãi trên máy ủi TY220.

Bộ biến mô thủy lực YJ450

YJ450 là loại biến mô thủy lực tuabin hướng tâm, một cấp, một pha, được cấu tạo từ các phần tử chuyển đổi năng lượng, phần tử quay truyền công suất, phần tử đỡ cố định, các bộ phận thủy lực và các phụ kiện khác.

Thông số chính

Đường kính hiệu dụng của vòng tuần hoàn: D = 450 mm

Hệ số biến mô ở điều kiện tốc độ bằng 0: K₀ = 2,32 ± 5%

Mô-men danh nghĩa ở điều kiện tốc độ bằng 0: Mᵦg0 = 178 ± 5 N·m

Hiệu suất tối đa: ηmax = 0,85

Tỷ số truyền giữa bơm công tác và bơm biến tốc: i = -1

Ứng dụng

Bộ biến mô thủy lực YJ450, kết hợp với DBA500, chủ yếu được sử dụng trong phương tiện vận tải đường sắt và máy san khai thác mỏ 50 tấn.

Bộ biến mô YJ280

Bộ biến mô thủy lực YJ280 là loại biến mô thủy lực 3 phần tử, có đường kính vòng tuần hoàn 280 mm. Bộ biến mô được kết nối trực tiếp với động cơ, có đầu ra dạng mặt bích và được trang bị 3 cổng PTO (trích công suất).

Thông số chính

Bộ biến mô YJ290

Bộ biến mô thủy lực YJ290 là loại biến mô thủy lực 3 phần tử, có đường kính vòng tuần hoàn 290 mm. Bộ biến mô được kết nối trực tiếp với động cơ, có đầu ra dạng mặt bích và được trang bị 3 cổng PTO (trích công suất).

Thông số chính

Ứng dụng sản phẩm

Bộ biến mô thủy lực YJ290 được sử dụng rộng rãi trên máy xúc lật ZL16 và ZL18.
